Defendertech handleiding

Installatie- en onderhoudshandleiding

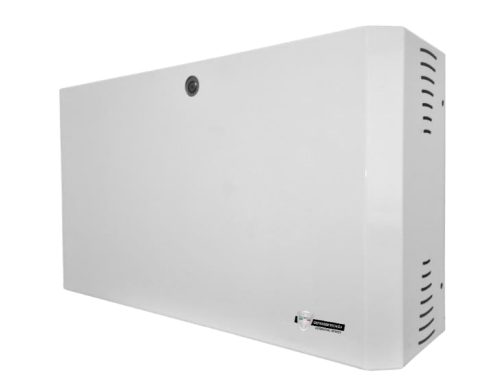

Defendertech Mistmachine

MF-50

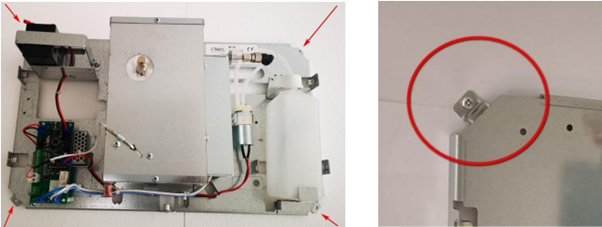

Muur- of plafondbevestiging

Zorg ervoor dat de muur of het plafond dat is gekozen voor het plaatsen van het apparaat geschikt is om het gewicht te dragen dat in het technische datablad wordt aangegeven. Plaats het apparaat zoals op de foto te zien is, op een minimale afstand van 15 cm van het plafond. Gebruik vier 10 mm stopcontacten (Fischers) die geschikt zijn voor het stopcontact waarop het apparaat wordt geplaatst.

Voor muurinstallatie DRAAI HET APPARAAT NIET

Bij installatie van het plafond is het NOODZAKELIJK om het apparaat uit te rusten met het SP2-accessoire.

Bij een "zwevende “installatie (weg van het plafond), gebruik dan 10 mm schroefstaven in gegalvaniseerd staal in plaats van wandstekkers en vergrendel de beugel tussen moer en borgmoer.

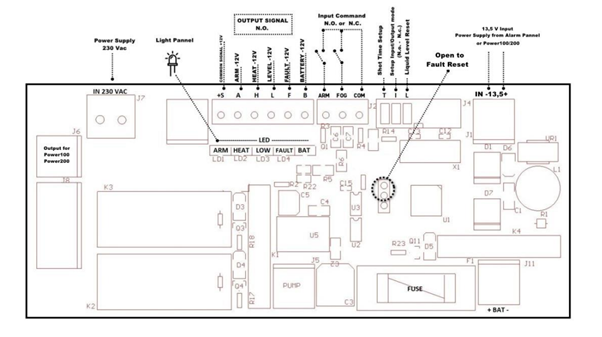

Beschrijving van het elektronische bord

                                                                               Elektrische aansluiting

IN 230 Vac voeding 230Vac.+/- 10% 600 Watt (2,3A)

• Het apparaat van stroom voorzien door de netkabel aan te sluiten op de juiste aansluiting met zeefdruk: "IN 230 Vac", geplaatst op de printplaat.

• Verbind de systeemaarding met de speciale vastepunt die aan het frame is bevestigd.

Opmerking. Bereid een speciale 230V voedingslijn voor, met schakelaar en voldoende beveiliging.

                Werking van de indicatorlampen

ARM: Knipperend = "ONTWAPEND apparaat" – Licht aan constant = "INGESCHAKELD"

WARMTE: Licht brandt constant = "VERWARMING" – Knipperend = "KLAAR OM te schieten"

LAAG: Knipperend = "RESERVE" (1 minuut beschikbaar) – Licht aan constant = "UITGEPUTTE VLOEISTOF"

FOUT (blu): 3 flitsen = "Batterijstoring" - 4 flitsen = "Sondefout" 5 Flitsen = "Elektriciteitsgebrek" - 6 Flitsen = "Oververhitte brander" 8 Flitsen = "Branderweerstand uitvallen"

BAT: Licht uit = "OK" – 1 Flits per seconde = "Ontlading" - 3 Flitsen = "Ontbrekend of defect"

Input-Output-verbinding

IN + 13,5V - Deze ingang vereiste verplicht 13,5 VDC van een externe bron (van de besturingsunit of het POWER200 accessoire).

                                               WAARSCHUWING! Niet hoger dan 13,8 V

Het maximale verbruik tijdens de opnamefase is 350 mA (700mA als de SP2-accessoire is geïnstalleerd); als je besturingsunit deze stroom niet kan leveren, moet je het apparaat uitrusten met het POWER200 accessoire, dat bestaat uit een batterijladervoeding en een bevestigingsbeugel, waardoor het apparaat energetisch autonoom wordt.

COM Gemeenschappelijke aansluiting met negatieve polariteit (-12V) wordt gebruikt voor interactie met de ARM- en FOG-terminals.

ARM (N.O. standaard - instelbaar naar N.C. met de "I"-sprong) Door het continue signaal, genomen van de COM-terminal, naar deze ingang te brengen, volgt het "ARMING" van het apparaat. De ARM-LED schakelt van knipperend (wat betekent Stand By) naar steady on (wat betekent Armed), terwijl tegelijkertijd de HEAT (verwarming) LED oplicht. De brander is na 20-25 minuten 100% klaar om te leveren (afhankelijk van de omgevingstemperatuur of hoe lang hij al is uitgeschakeld) en als hij klaar is, knippert de HEAT-LED. Het is mogelijk om de activatiemodus van alle invoer te wijzigen vanaf "N.O." (standaard) naar "N.C." door de jumper "I" te verwijderen

FOG (N.O. standaard - instelbaar naar N.C. met de "I" Jumper)

Wanneer het apparaat is ingeschakeld en klaar, door het signaal (minimaal 500ms) van de COM-terminal naar deze ingang te brengen, start het 55 seconden durende shot, of, door de "T" Jumper te verwijderen, wordt de duur van het schot beheerd door je alarmbedieningspaneel,  met een maximale duur van 55 seconden. Als de schiettijd langer is dan het vermogen om droge mist te genereren, stopt het apparaat automatisch met schieten en wordt het zo snel mogelijk hervat (als het FOG-contact nog actief is). Wanneer de geprogrammeerde opname van 55 seconden (T Jumper gesloten) volgt de geforceerde pauzecyclus van 5 minuten; gedurende deze periode worden verdere vuurcommando's genegeerd (om oververzadiging van de kamer te voorkomen). Aan het einde van de gedwongen pauze, als het FOG-contact nog actief is, wordt de schietcyclus hervat. Met de "T"-jumper open wordt het shot maximaal 55 seconden beheerd door het bedieningspaneel; aan het einde van deze tijd stopt het apparaat met dispenseren en blijft het vergrendeld totdat de FOG-terminal wordt gereset. Het schieten kan op elk moment worden gestopt door het apparaat (ARM) te ONTWAPENEN.

LET OP!!

GEEF NOOIT MIST IN EEN KLIMAATOMGEVING

Het airconditioningproces versnelt de vermindering van de vochtigheid die de stof die het misteffect veroorzaakt "ondersteunt", waardoor het risico op olieachtige resten op de oppervlakken toeneemt. Als airconditioning nodig is, kan dit risico worden voorkomen door de omgeving te ventileren of de airconditioner uit te schakelen totdat de mist volledig is verdwenen. In ieder geval moet de mist binnen 60 minuten uit de omgeving worden verwijderd.

UITGANG: "ARM – HITTE – NIVEAU – STORING – ACCU"

Deze negatieve polariteit (-12V) "Open Collector" uitgangen worden gebruikt om de bedrijfsstatus van het apparaat naar buiten te communiceren en zijn geconfigureerd in N.A. (normaal open) modus. Het is mogelijk om externe lampen of relais van elke individuele uitgang te voorzien van stroom met de positieve uitgang van de "+ S"-aansluiting, zoals gebruikelijk.

Let op, de uitgangen zijn niet meetbaar met een gemeenschappelijke tester, je moet een belasting hebben (bijvoorbeeld: een gloeilamp of LED + weerstand).

CONFIGURATIE VAN DE OPERATIE "JUMPER" EN FOUTRESET

" T " → Close = 55 seconden schot | Open = shot wordt beheerd door het alarmbedieningspaneel (maximaal 55")

" I" → Dichtbij = invoer in N.O.-modus| Open = invoer in N.C.-modus

 " L " → 3 seconden geopend = Vloeistofniveau reset (herstel naar 385" autonomie)

" L " → Dicht = niveaucontrole geactiveerd | Stabiel open = het aantal vloeistofniveaus wordt uitgesloten

 " Reset" → (Jumper in het midden van het elektronische bord) Opengemaakt voor 3 seconden. = Foutreset

BURNER-BEHEER

De brander wordt alleen geactiveerd wanneer de machine is INGESCHAKELD; dit kan alleen door de "ARM"-invoer te activeren:

• ARMING van het apparaat (ARM), de hittebestendigheid wordt geactiveerd ("HEAT"-lampje aan)

• De verwarming schakelt pas uit nadat 100% van de bedrijfstemperatuur is bereikt (het "HEAT"-lampje knippert).

• Wanneer de temperatuur onder de vooraf ingestelde drempel daalt, wordt het voor enkele seconden opnieuw geactiveerd.

Zie de beschrijving van de "HEAT"-indicator hierboven.

SCHOTMANAGEMENT

De opname wordt geremd wanneer:

- het apparaat is UITGESCHAKELD

- het is in de "geforceerde pauzecyclus" (5 minuten) na een schot

- de brandertemperatuur lager is dan nodig is om kwalitatieve droge mist te leveren.

Mistlevering kan worden onderbroken door het apparaat te ontwapenen of als de "T"-jumper open is, waardoor het signaal op de FOG-terminal wordt onderbroken.

RESERVEBATTERIJBEHEER

De reservebatterij moet worden aangesloten voordat het apparaat in gebruik wordt genomen. Zijn gezondheid of aanwezigheid wordt elke 10 uur gemeten.

Als het laadniveau laag is (met slechte prestaties), knippert de "BATT"-LED eenmaal per seconde. Aan de andere kant, als de batterij volledig leeg is of afwezig is, geeft de "BATT"-LED een reeks van 3 knipperingen uit gevolgd door een pauze.

In beide gevallen worden de uitgangen "BAT" en "FAULT" geactiveerd.

Zodra de batterij is vervangen om de storing te resetten, moet het apparaat opnieuw worden opgestart door het los te koppelen of tijdelijk de zekering te verwijderen.

Opstart en testen

 Het is mogelijk om de machine onafhankelijk van een verbinding met een alarmbedieningspaneel te testen door direct te werken op de COM-, ARM- en FOG-terminals.

 Het is mogelijk het systeem te testen door water te gebruiken in plaats van de mistvloeistof, op deze manier wordt er een droge en transparante maar "luidruchtige" stoom uitgestoten, waardoor de interface met het alarmbedieningspaneel kan worden getest zonder de kamer onnodig te verzadigen met mist.

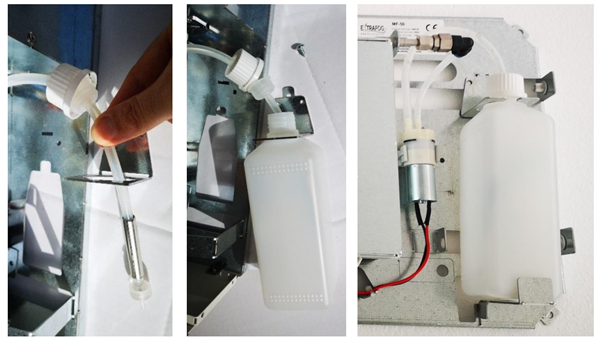

Installatie van tanks

OPSTART

• Sluit de 12V-accu aan (de Power200, indien geïnstalleerd)

• Als Power200 niet is geïnstalleerd, voed dan de "IN -13,5+" terminal met 13,5V vanaf de besturingseenheid.

• Activeer de 230V voeding

• Activeer het apparaat met "ARM", wanneer het klaar is, knippert het "HEAT"-lampje

• Activeer het schot door gebruik te maken van "FOG"

Om de "shot"-cyclus te stoppen, is het noodzakelijk het apparaat te deactiveren door het ARM-contact te openen of FOG los te laten.

Onderhoud

Om de pomp in volle efficiëntie te houden (alleen het mechanische onderdeel), is het elke 3/6 maanden als OPTIONEEL onderhoud aan te raden om een paar seconden (met de vloeistof of met water) een injectie te doen en deze via het alarmbedieningspaneel te activeren.

Als JAARLIJKS onderhoud wordt voorgeschreven:

1. Vervang de reservebatterijen (1x12V 1.3A als POWER200 op het apparaat is geïnstalleerd)

2. Koppel de 230V los van het apparaat, open het contactcompartiment van de brander

3. Controleer de staat van de 230V voedingskabels van de brander en de veiligheidsthermostaat.

4. Controleer of de veiligheidsthermostaat nog perfect aansluit op de brander.

5. Meet de elektrische absorptie van de 230V, die moet bijna NUL zijn van ontwapende en maximaal 3 ampère van geactiveerd

6. Voer een volledige toevoer uit (dit kan met waterbutitis worden gedaan is het raadzaam om de rookgenerator te gebruiken) Herhaal de handeling als de opgewekte stoom een brandende geur verspreidt

7. Vervang of vul de DEFENDERTECH vloeistoftank aan

8. Reset het vloeistofniveau door de "L"-jumper voor 3 seconden te verwijderen

WAARSCHUWING!! I

Als er een NIET-CONFORMITEIT is gedetecteerd op 3 - 4 - 6 punten, schakel dan onmiddellijk de stroom uit en neem contact op met de DefenderTech Service.
